Fsimage文件采用protobuf编码格式,在源码中proto文件名为fsimag.proto,存储的格式来说是二进制文件。从源码的load方法中可以看到FSImage格式如下:

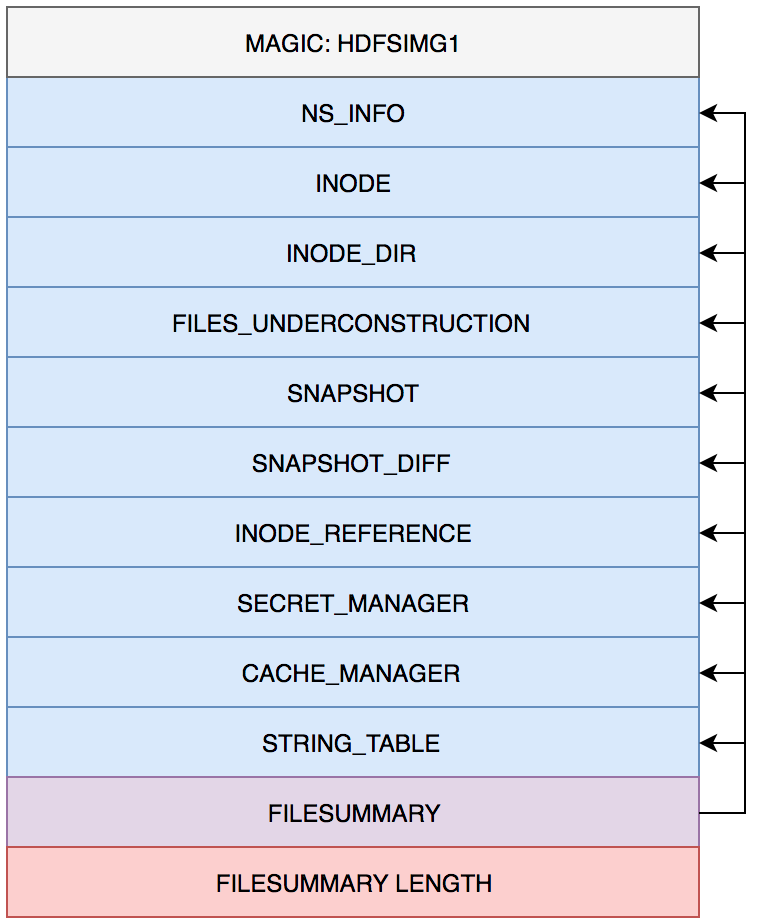

上图为FSImage文件构成。
从fsimage.proto和文件存储格式可以看到,处理必要的文件头部校验(MAGIC)和尾部文件索引(FILESUMMARY)外,其余的都很重要:
- NS_INFO（NameSystemSection）：记录HDFS文件系统的全局信息，包括NameSystem的ID，当前已经分配出去的最大BlockID以及TransactionId等信息；
- INODE（INodeSection）：整个目录树所有节点数据，包括INodeFile/INodeDirectory/INodeSymlink等所有类型节点的属性数据，其中记录了如节点id，节点名称，访问权限，创建和访问时间等等信息；
- INODE_DIR（INodeDirectorySection）：整个目录树中所有节点之间的父子关系，配合INODE可构建完整的目录树；
- FILES_UNDERCONSTRUCTION（FilesUnderConstructionSection）：尚未完成写入的文件集合，主要为重启时重建Lease集合；
- SNAPSHOT（SnapshotSection）：记录Snapshot数据，快照是Hadoop 2.1.0引入的新特性，用于数据备份、回滚，以防止因用户误操作导致集群出现数据问题；
- SNAPSHOT_DIFF（SnapshotDiffSection）：执行快照操作的目录/文件的Diff集合数据，与SNAPSHOT一起构建较完整的快照管理能力
- INODE_REFERENCE（INodeReferenceSection）：当目录/文件被操作处于快照，且该目录/文件被重命名后，会存在多条访问路径，INodeReference就是为了解决该问题；
- SECRET_MANAGER（SecretManagerSection）：记录DelegationKey和DelegationToken数据，根据DelegationKey及由DelegationToken构造出的DelegationTokenIdentifier方便进一步计算密码，以上数据可以完善所有合法Token集合；
- CACHE_MANAGER（CacheManagerSection）：集中式缓存特性全局信息，集中式缓存特性是Hadoop-2.3.0为提升数据读性能引入的新特性；
- STRING_TABLE（StringTableSection）：字符串到id的映射表，维护目录/文件的Permission字符到ID的映射，节省存储空间；
